Хомутовые и кольцевые нагреватели (ХН, ПХН, ХНм, ХНк)

Хомутовые нагреватели (ХН) – это эффективное решение для нагрева цилиндрических поверхностей в различных промышленных сферах. Они делятся на два основных типа по материалу изготовления: керамические (ХНк) и миканитовые (ПХНм).

Конструкция и материалы

Керамические хомутовые нагреватели изготавливаются с использованием высокопрочной керамики, что обеспечивает отличную теплопроводность и долговечность. Миканитовые ХН, в свою очередь, состоят из миканита – материала, получаемого из слоистых силикатов, что делает их гибкими и позволяет равномерно распределять тепло.

Хомутовые нагреватели находят широкое применение в пластмассовой промышленности для нагрева экструзионных и инжекционных машин, в пищевой индустрии для обработки продуктов, а также в химической промышленности для поддержания необходимой температуры в реакционных сосудах.

Типы разъемов и выводов

Разнообразие разъемов и выводов позволяет интегрировать ХН в любую производственную систему. Среди популярных разъемов: евро 3-х контактный, чайник, клеммные колодки на 10А, 20А и 30А, металлический зажим, керамическая буса и металлорукав. Выводы могут быть устроены различным образом, включая шпильки и вилки на 2 или 3 контакта, расположенные радиально, тангенциально или по оси, а также кремниевые колодки и термостойкий провод.

Напряжение и формы ХН

ХН выпускаются на различные напряжения – от 12 до 600 вольт, с наиболее распространенными значениями в 220в, 230в и 380в. Это позволяет их использование в широком спектре оборудования. Формы могут варьироваться от полукольцевых до полностью кольцевых, обеспечивая гибкость в применении.

Маркировка ХН содержит информацию о типе, напряжении, мощности и размерах нагревателя. Например, "ХНк 220В 2кВт 100мм" указывает на керамический хомутовый нагреватель на 220 вольт с мощностью 2 кВт и диаметром 100 мм.

Примеры использования на предприятиях

На производстве хомутовые нагреватели используются для нагрева форм в машинах для литья под давлением, в вулканизационных прессах для производства резиновых изделий, а также в аппаратах для термообработки металлов и пластмасс.

Применение на различном оборудовании

Благодаря своей универсальности, ХН применяются в широком ассортименте оборудования, включая термопластавтоматы, экструдеры, вакуумные формовочные машины, тепловые печи и многое другое.

В статье подчеркнуты ключевые аспекты конструкции, применения, и технические характеристики хомутовых нагревателей, что делает её полезной для специалистов в области производства и использования нагревательного оборудования.

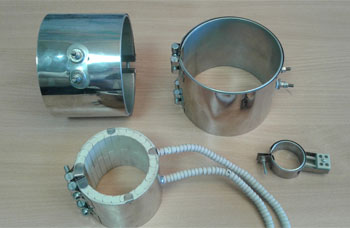

Нагреватель хомутовый . Основные сведения, конструкция и особенности эксплуатации

Тэн хомутовый активно используется в современной индустрии для обогрева тел и предметов трубчатой формы: литейные формы, трубы различных сечений, пресс-формы, экструдеры, клеевые агрегаты. Помимо этого рассматриваемые изделия применяются в бытовых нагревателях и в качестве конструкционных элементов в индустриальных установках. В тех случаях, когда отсутствует возможность установки ХН , используются полухомутовые нагреватели , состоящие из двух одинаковых половинок, каждая из которых подключается к сети.

Конструкция хомутовых нагревателей

Изделие представляет собой внешнюю оболочку из нержавейки или углеродистой стали, толщиной от 0,25 до 0,5 мм, в котором установлен нагреватель с большим электрическим сопротивлением. Его витки отделены друг от друга миканитом или керамическим изолятором. С помощью прижимного механизма производится крепление хомутового ТЭНа к нагреваемой поверхности.

Правила монтажа и эксплуатации хомутовых ТЭНов

Изделия не подлежат ремонту, поэтому особое внимание следует уделить правильному монтажу и эксплуатации. Установку должны проводить специалисты, она выполняется с торца. В процессе эксплуатации следует периодически проверять возникновение щелей и при необходимости подвинчивать крепежи: ТЭН должен плотно примыкать к нагреваемому предмету.

Заказ ТЭНа в Ангарске

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Ангарске — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого ТЭНа или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРНИП 317745600107846.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.
